前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压油阀控速器为机戒新线路式控速器，其的结构右图右图。I号喷液压油阀控速器注意由win7推动件、飞球、控速板弹簧、传送有些和控制有些等组成部分。I号喷液压油阀控速器的win7推动件为存在60°。锥面的win7推动盘。在win7推动盘的后侧有几个沿径向的半圆圈带槽。win7推动盘压紧在win7推动轴套上而和其连接成一体机，后来借助半圆键和拉紧螺母使其和喷液压油阀的轴承轴连到。

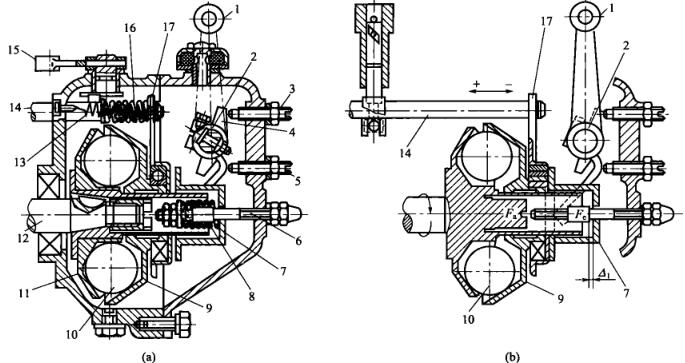

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个直径怎么算为25.4mm的飞球放置于能够盘的凹罐内，随能够盘一块回转。飞球同两侧为与中心线成45°锥面的扭力盘，扭力盘滑套在能够轴套上。运行时飞球的离心式力用在扭力盘上，其支承分力Fa.将使扭力盘沿支承电信。套在扭力盘.上的电信轴承型号和齿轮传送板也有所电信。齿轮传送板尾端套在泵油螺杆上，故此泵油螺杆也有所电信，可以改动泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
